WFH 40-32-4E

  • Артикул:  74409
  • Наявність:  В наявності
  • 11 020 грн.

Застосування

Ці тихі, повністю контрольовані вентилятори для дахів з вертикальним випуском, призначені для витяжки повітря. Вентилятори можуть використовуватись для вентиляції квартир, ванних кімнат, поверхів установ, громадських центрів, басейнів, гімнастичних залів, кухонь та їдалень, складів, конюшень, промислових та виробничих підприємств, тощо. За допомогою дахового адаптора вентилятори можна розташовувати як на плоских дахах, так і на дахах з нахилом.Робочі умови. Розташування.

Ці вентилятори призначені для використання зовні при достатній покрівлі даху. Вони спроектовані для переміщення повітря без твердих, волокнистих, липких, агресивних, відповідно вибухових домішок. Переміщуване повітря має бути вільне від корозійних хімікатів або хімікатів, агресивних до цинку і / або алюмінію. Прийнятна температура транспортованого повітря коливається від -15°С (для деяких моделей від -30°С) до +40 °С (для деяких моделей до +70 °С). Вентилятори WFH серії можуть працювати тільки в горизонтальному положенні (тобто вісь обертання робочого колеса знаходиться у вертикальному положенні).

Діапазон розмірів

WFH вентилятори виготовляються в діапазоні з п’яти розмірів згідно розмірам основи. Декілька моделей вентиляторів, які відрізняються по числу полюсів двигуна, є в кожному типорозмірі. При розрахунку вентилятора на потрібний обсяг повітря та тиск, застосовується наступне загальне правило: вентиляторні двигуни з більшим числом полюсів досягають потрібних параметрів при меншій швидкості обертання, що призводить до зменшення шуму та подовження терміну служби.Стандартний розмірний та продуктивний діапазон однофазних та трифазних WFH вентиляторів дозволяє проектувальникам оптимізувати всі параметри для повітряних потоків від 400 м3 на годину до 10,600 м3 на годину.

Матеріали

Зовнішній корпус WFH вентиляторів виготовляється з гальванізованих сталевих листів. Гальванізована поверхня (Zn 275 г/м2) потребує захисного такого покриття, колір якого співпадає з кольором будівлі. Основа вентилятора завжди покривається емаллю «під дерево». Робоче колесо (у WFH30 пластикові лопатки) та дифузори виготовляється з гальванізованої листової сталі, а двигуни виготовляються з алюмінієвого сплаву, міді та пластику. Високоякісні вкладені шарикопідшипники двигуна з постійним наповненням мастилом дозволяють вентиляторам досягати строку служби понад 40,000 годин без обслуговування. Всі використані матеріали забезпечують довгий строк служби та надійність вентиляторів.

Двигуни

Компактні однофазні та трифазні асинхронні двигуни з зовнішнім ротором та міцною арматурою використовуються як приводи. Двигуни розташовані зі споду робочого колеса і при функціонуванні оптимально охолоджуються потоком повітря. Двигунам властивий низький стартовий струм. Обмотки двигуна ізольовані для захисту від вологи. Робоче колесо разом з двигуном повністю статично та динамічно збалансовані. Після запуску трифазного мотору, правильний напрямок обертання робочого колеса має співпадати з напрямком стрілки на прикріпленій пластині.

Проводка

Проводка обмежена розподільчою коробкою з класом захисту IP 54. Однофазні двигуни оснащені стартовим конденсатором, який монтується поряд з розподільчою коробкою.

Захист двигуна

Як правило, постійне відслідковування внутрішньої температури двигуна використовується в усіх двигунах. Гранична температура відслідковується термальними контактами, розташованими в обмотці двигуна. Термоконтакти представляють собою мініатюрні термальні вловлюючі елементи, які, після під’єднання до захисної контактної схеми, захищають двигун від перегріву завдяки відключенню фази, викликаючи примусове гальмування двигуна та розрив захисної схеми по струму, або проти підвищеної температури транспортованого повітря. Термальний захист за допомогою термоконтактів є цілковитим та надійним за умови їх правильного під’єднання. Цей спосіб захисту важливий особливо для двигунів з керованою швидкістю, двигунів, які часто вмикаються, та двигунів з високим термальним навантаженням гарячим транспортованим повітрям. Вентиляторні двигуни оснащені термоконтактами двох типів:

  • Послідовний термоконтакт (самоактивований). Термоконтакт двигуна, під’єднаний послідовно до обмотки двигуна, буде роз’єднувати джерело живлення, якщо температура обмотки перевищує +130 °С. Після охолодження термоконтакт закривається та двигун запускається. Всі WFH30 оснащені послідовними термоконтактами.
  • Виносний термоконтакт (контрольний).

Вентилятор, оснащений термоконтактом, винесеним в розподільчу коробку (ТК термінали), має бути під’єднаний до захисного пристрою. Коли температура перевищуює критичній рівень, термоконтакт буде роз’єднувати контрольну схему захисного пристрою, яка в свою чергу і роз’єднає джерело живлення двигуна. Всі вентилятори, за винятком WFH30, оснащені виносними термоконтактами.

Контроль продуктивності вентилятора

Продуктивність всіх WFH вентиляторів може бути повністю керована зміною швидкості. Можуть використовуватись наступні види контролю:

  • Безступеневий електронний контроль

WFH вентилятори можуть бути безступенево контролюватись за умови безступеневої зміни напруги.

Безступеневий контроль продуктивності вентилятора від 0 до 100% може бути забезпечений РЕ2,5 та РЕ5 контролерами (тільки однофазні мотори до 5А). РЕ контролери дуже підходять для найменших WFH30 вентиляторів з послідовним термоконтактом.

  • П’ятиступеневий контроль напруги (Трансформатор)

На практиці найчастіше використовуються ступеневі контролери напруги. Ступеневі контролери напруги можуть управляти продуктивністю вентилятора в п’ять етапів 20%-ми кроками, з якими співвідносяться п’ять кривих «тиск-продуктивність» в робочих характеристиках по кожному вентилятору.

Безступеневий електронний контроль.

Безступеневий електронний контроль напруги продуктивності допускається тільки для однофазних вентиляторів. Недоліки електронного контролю, який забезпечується PE2,5 та РЕ5 контролерами, полягають в більшім нагріві двигуна. Частковим недоліком також є той факт, що проектувальник не може точно визначити для користувача етап потрібної продуктивності відносно навантаження вентильованого простору. Безступеневий контроль також може бути забезпечений частотними інверторами, які постачаються на вимогу.

Аксесуари

WFH вентилятори належать широкому ряду компонентів канальної вентиляторної системи. Будь-яка установка обробки повітря, від простої вентиляції до складного комфортного кондиціонування, може бути побудована завдяки підбору відповідних елементів. Проте WFH вентилятори можуть використовуватись тільки для випуску повітря.

Джерело живлення230 В 50 Гц
Макс. електр. вхід, (W)163
Макс. струм, (А)0.82
Середня швидкість, (min-1)
1320
Конденсатор
4
Макс. робоча температура, (°C)
70
Макс. продуктивність, (m3 / h)
1645
Макс. загальний тиск, (Pa)
261
Мін. статичний тиск, (Pa)
0
Вага, (кг)17.4
П'ятиступеневий контролер
TRN 2E
Захисне реле
STE





ВхідОколиці
Точка5b5b
Загальний рівень звукової потужності Lwa (dB (A))
Lwa6467
Рівень звукової потужності Lwa okt (dB (A))
125 Hz5150
250 Hz5756
500 Hz5861
1000 Hz5562
2000 Hz5660
4000 Hz5659
8000 Hz4952

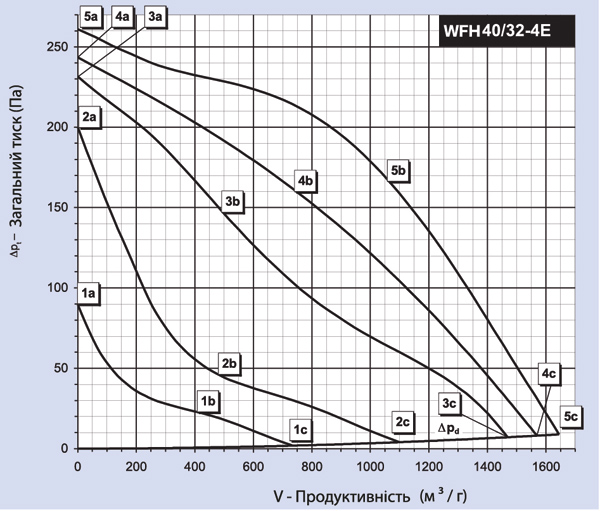

Параметри в вибраних робочих точках5a5b5c4a4b4c3a3b3c2a2b2c1a1b1c
Напруга (V)230180160130105
Струм (A)0.710.820.730.570.780.630.570.770.650.640.760.710.610.630.62
Електричний вхід (W)130163136921281048411095758380545554
Швидкість (min-1)1392131913721338118813031290110312331082662915683483614
Продуктивність (m3/h)0106616450743156504911470048511000415740
Статичний тиск (Pa)26116402441600232147020046090210
Загальний тиск (Pa)26116792441618232148720047490222
