XGFQ вентилятори прямокутні шумоізольовані

Повністю регульовані канальні радіальні шумоізольовані вентилятори низького тиску XGFQ можуть використовуватись універсально як в простих вентиляційних, так і в більш складних системах кондиціонування для комплексної підготовки повітря.

Під шумоізоляцією мається на увазі зниження рівня акустичної потужності в оточуючий простір. Для зниження рівня акустичної потужності на всмоктуванні і на нагнітанні необхідно передбачити встановлення в системі шумоглушників. Вентилятори доцільно використовувати разом з іншими елементами канальної модульної системи, яка забезпечує взаємосумісність та збалансованість.

Ці вентилятори призначені для використання в приміщенні. Використання зовні можливе при достатній покрівлі даху. Вони спроектовані для переміщення повітря без твердих, волокнистих, липких, агресивних, відповідно вибухових домішок. Для експлуатації зовні вентилятори необхідно покрити захисним шаром фарби (крім технічних пластин). Переміщуване повітря має бути вільне від корозійних хімікатів або хімікатів, агресивних до алюмінію, цинку і пластику.

Прийнятна температура оточуючого середовища і транспортованого повітря коливається від -30°С до +40 °С, а для деяких типів до +70 °С. Вентилятори ХGFQ серії можуть працювати в будь-якому положенні. При встановленні під стелею, рекомендується розташовувати вентилятор з чашкою двигуна донизу, щоб був легкий доступ до моторного блоку. На всмоктуванні і на нагнітанні вентилятора необхідно встановлювати гнучкі гасячі вібрацію вставки, а також шумоглушники або дільниці ізольованого каналу повітропроводу. Підвіска вентиляторів має також містити елементи, гасячі шум і вібрацію, наприклад, сайлетблоки. Для зниження втрат тиску в системі, рекомендується за вентилятором монтувати пряму дільницю повітропроводу довжиною 1-1,5 м.

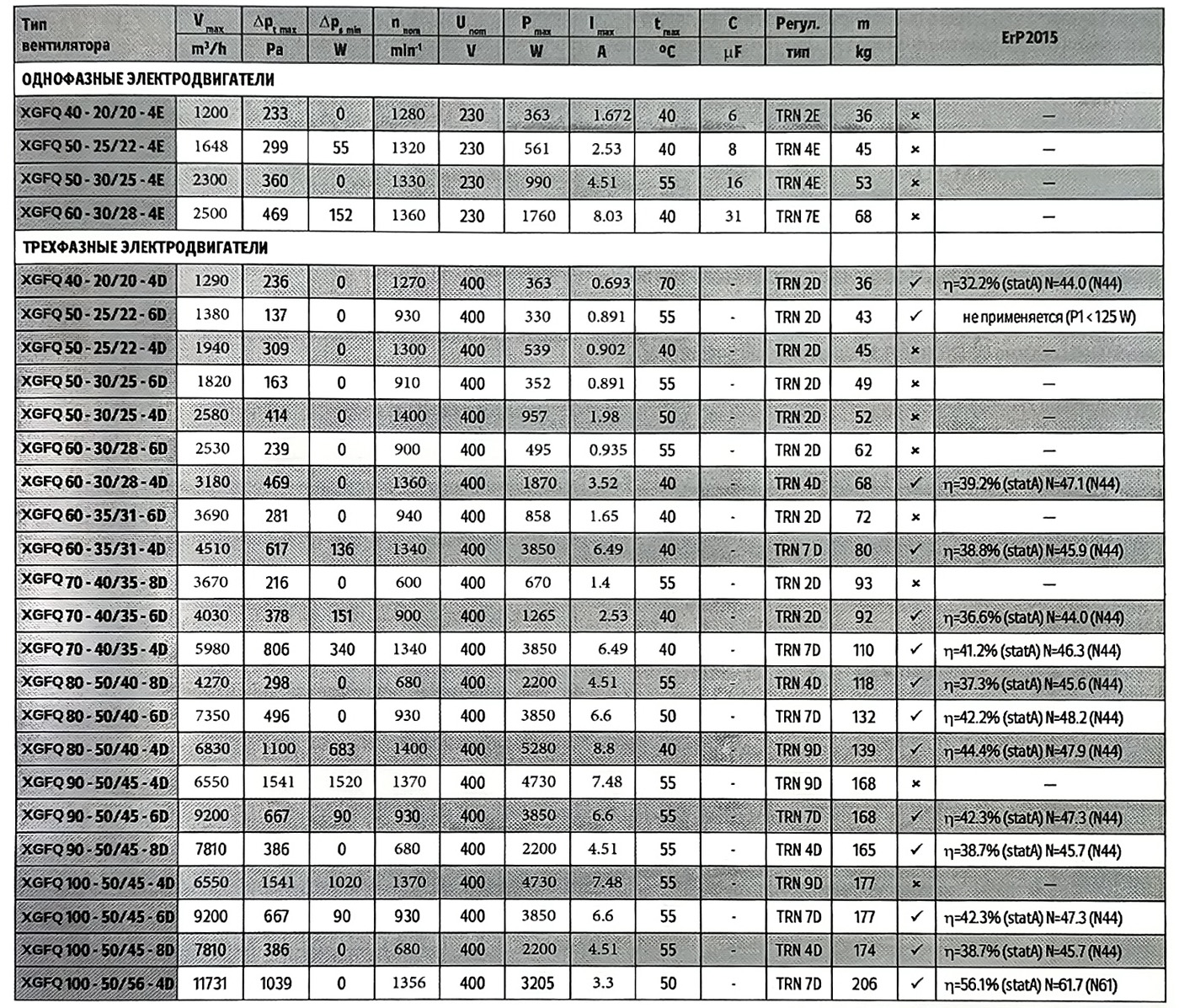

ХGFQ вентилятори виготовляються в діапазоні з дев’яти розмірів, відповідно АхВ розмірам поєднуваного фланцю. Для кожного розміру є декілька вентиляторів, які відрізняються по числу полюсів двигуна. При розрахунку вентилятора на потрібний обсяг повітря та тиск використовується наступне загальне правило: вентилятори з більшим числом полюсів досягають потрібних параметрів при меншій швидкості, що призводить до зменшення шуму та подовження терміну служби. Вентилятори з більшим числом полюсів також мають нижчу швидкість повітря в перехресній секції, що призводить до менших втрат тиску в вентиляторі та приладді, проте, вони потребують більших інвестиційних витрат. Стандартний розмірний та продуктивний діапазон однофазних та трифазних ХGFQ вентиляторів дозволяє проектувальникам оптимізувати всі параметри при виборі вентиляційних установок з виробництвом повітря до 11,730 м3 на годину.



Зовнішній вигляд та маркування XGFQ вентиляторів




XGFQ 70-40 / 350-4D

XGFQ 70-40 / 350-4D

Застосування Повністю регульовані канальні радіальні шумоізольовані вентилятори низького тиску X..

46 255 грн.

XGFQ 60-35 / 315-4D

XGFQ 60-35 / 315-4D

Застосування Повністю регульовані канальні радіальні шумоізольовані вентилятори низького тиску X..

36 685 грн.

XGFQ 60-30 / 280-4E

XGFQ 60-30 / 280-4E

Застосування Повністю регульовані канальні радіальні шумоізольовані вентилятори низького тиску X..

29 145 грн.

XGFQ 60-30 / 280-4D

XGFQ 60-30 / 280-4D

Застосування Повністю регульовані канальні радіальні шумоізольовані вентилятори низького тиску X..

28 710 грн.

XGFQ 50-30 / 250-4E

XGFQ 50-30 / 250-4E

Застосування Повністю регульовані канальні радіальні шумоізольовані вентилятори низького тиску X..

24 447 грн.

XGFQ 50-30 / 250-4D

XGFQ 50-30 / 250-4D

Застосування Повністю регульовані канальні радіальні шумоізольовані вентилятори низького тиску X..

24 447 грн.

XGFQ 50-25 / 225-4E

XGFQ 50-25 / 225-4E

Застосування Повністю регульовані канальні радіальні шумоізольовані вентилятори низького тиску X..

22 185 грн.

XGFQ 50-25 / 225-4D

XGFQ 50-25 / 225-4D

Застосування Повністю регульовані канальні радіальні шумоізольовані вентилятори низького тиску X..

22 185 грн.
